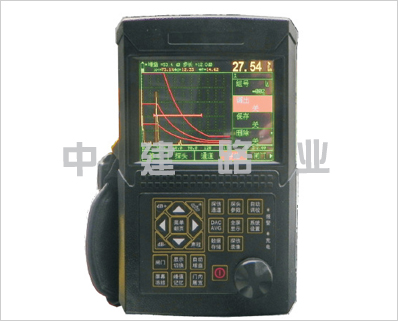

leeb522型焊縫超聲波探傷儀，金屬超聲波探傷儀，是一種便攜式工業無損探傷儀器，它能夠快速、便捷、無損傷、*地進行工件內部多種缺陷(裂紋、疏松、氣孔、夾雜等)的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。
廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、軍工、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業。
leeb522型焊縫超聲波探傷儀功能與特點
超高采樣速率，射頻波形細節盡現，*小顯示范圍2.5mm；
同時具備USB通訊口；
按鍵菜單式操作；
整機全部軟件可以通過通訊口在線升級；
用戶可以在網站下載本機嵌入式軟件自行升級，方便快捷；
擁有電子時鐘日歷；
大容量存儲器可存儲高達400幅A掃圖形及參數和40000個厚度值；
使用大容量鋰離子電池，無記憶性，連續工作時間約10小時；
具有三條可調偏置的DAC曲線，可以適應不同行業中DAC曲線的繪制標準；
EL高亮度圖形點陣顯示屏，無視角限制、不受溫度、陽光影響；
具有雙閘門設置和報警功能，能夠任意設置閘門的位置和寬度；
有進波、失波和自動三種報警方式；
可以在單探頭和雙探頭兩種探傷工作方式之間任意切換；
波形顯示：正半波、負半波、全波和射頻；
探頭阻尼通過菜單選擇在50、150、400之間切換；
可以利用標準試塊自動生成DAC曲線；
具有線性抑制功能，屏高的0～80%，步距：1%；
具有打印功能，通過串行打印機打印厚度報告與波幅曲線；
可以進行屏幕硬拷貝，將當前屏幕上的圖形和菜單拷貝并打印；
能夠跟PC機通訊，擁有功能強大的windows數據處理軟件。
leeb522型焊縫超聲波探傷儀技術參數
掃描范圍2.5～10000(鋼縱波)
脈沖移位(μs)-20～+3400μs
探頭零點(μs)0μs～99.99μs，分辨率0.01
材料聲速(m/s)1000m/s～9999m/s
輸出阻尼(W)50|150|400
頻率范圍(MHz)0.2～10MHz
增益調節(dB)0～110dB
垂直線性誤差≤3%
水平線性誤差≤0.2%
探傷靈敏度余量≥50dB
動態范圍≥32dB
外型尺寸230×184×53mm
重量1.2Kg
leeb522型焊縫超聲波探傷儀標準配置
leeb522超聲波探傷儀主機；
直探頭2.5MHz20；
斜探頭5MHz8×9K2；
探頭連接電纜；
3A/9V電源適配器；
說明書、合格證等；
鋰電池。
leeb522型焊縫超聲波探傷儀可選配
PC端通訊軟件；
串行通訊電纜(9針)；
串行打印機TPUP-NH；
超聲波探傷儀探頭；
超聲波探傷儀試塊。
