LS-1型瀝青脆點(diǎn)試驗(yàn)儀主要特點(diǎn)：
本儀器適用于按公路工程瀝青及瀝青混合料試驗(yàn)規(guī)程《0613-1993瀝青脆點(diǎn)試驗(yàn)（弗拉斯法）》在低溫下測(cè)定各種瀝青材料的弗拉斯脆點(diǎn)。
LS-1型瀝青脆點(diǎn)試驗(yàn)儀技術(shù)參數(shù)
1、測(cè)溫范圍：-30-100℃
2、測(cè)溫精度：1℃；
3、鋼片尺寸：41×20×0.15mm；
4、夾鉗*大距離：44mm；
5、臺(tái)階高差：3.5mm。
6、外形尺寸：400x200x200mm
7、重量：10KG
8、環(huán)境溫度：5～40℃
9、環(huán)境濕度：≦85﹪

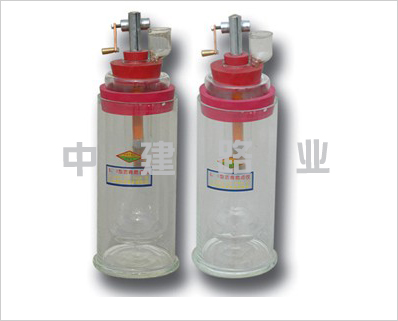

LS-1型瀝青脆點(diǎn)試驗(yàn)儀儀器結(jié)構(gòu)：
瀝青脆點(diǎn)儀由底座、保溫筒、溫度計(jì)、下夾板、上夾頭、固定桿、基臺(tái)、導(dǎo)規(guī)滑塊、手柄等零件組成。底座是儀器的支撐。保溫筒為雙層玻璃筒，用以盛放固態(tài)二氧化碳(干冰)和乙醇混合物是儀器的冷卻裝置。下夾板、上夾頭用來(lái)固定金屬片。固定桿，可動(dòng)桿用夾布膠木制作，克服了金屬筒的一些痹病，如潤(rùn)滑、銹蝕、溫度等因素所引起的儀器性能改變。基臺(tái)、導(dǎo)軌、滑塊、手柄等零件用來(lái)改變固定桿和可動(dòng)桿的軸向位置，使金屬片彎曲。曲玻璃管(有長(zhǎng)、短兩支)用作抽真空，補(bǔ)充干燥空氣用。
LS-1型瀝青脆點(diǎn)試驗(yàn)儀試驗(yàn)步驟：
1、將瀝青脆點(diǎn)儀擦凈，使之透明，以觀察試驗(yàn)中的試樣變化。
2、將瀝青試樣加熱熔化，脫水，待冷卻后稱取重量相當(dāng)于0．4立方厘米瀝青試樣，將其置于烘箱內(nèi)加熱，使瀝青熔融涂裹于金屬片上(要均勻)其厚度為0.5毫米，之后讓涂有瀝青的鋼片在室溫下冷卻1小時(shí)。
3、取SYD-0613型新標(biāo)準(zhǔn)瀝青脆點(diǎn)儀大橡皮塞，在保溫筒內(nèi)放入適量固態(tài)二氧化碳和乙醇混合物(或丙酮)，按原樣裝好。
4、取下SYD-0613型新標(biāo)準(zhǔn)瀝青脆點(diǎn)儀大橡皮塞(固定在塞的整體裝置)將涂有瀝青的鋼片小心的夾在儀器的上、下夾頭之間。中插入。
5、通過抽氣機(jī)調(diào)整保溫瓶?jī)?nèi)的冷卻速度為每分鐘降低l℃。
6、當(dāng)溫度降到預(yù)計(jì)的脆點(diǎn)溫度前100℃左右時(shí)，即開始擺動(dòng)儀器的手柄，擺動(dòng)手柄的速度控制在每分鐘五轉(zhuǎn)，此時(shí)滑塊從*臺(tái)階升至*臺(tái)階，其高度差為3．5毫米，鋼片亦隨之彎曲呈弓形，然后按此速度反擺手柄原位置(*臺(tái)階)，鋼片伸直。溫度每降低1℃，按以下步驟重復(fù)一次。
7、當(dāng)試件出現(xiàn)裂紋時(shí)的溫度即為該瀝青試樣的脆點(diǎn)。
LS-1型瀝青脆點(diǎn)試驗(yàn)儀注意事項(xiàng)：
1、實(shí)驗(yàn)時(shí)請(qǐng)勿碰撞，小心操作，試驗(yàn)后將儀器個(gè)部分擦凈放入儀器箱內(nèi)，以防玻璃制品破碎；
2、儀器應(yīng)交由*人員看管使用，操作人員上崗前應(yīng)經(jīng)過*培訓(xùn)或者仔細(xì)閱讀說(shuō)明書熟悉儀器操作規(guī)程。
