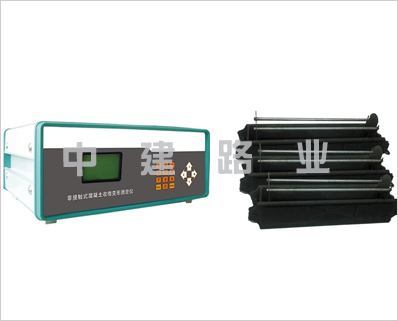

一、EL-SS型非接觸式混凝土收縮變形測定儀概述

EL-SS非接觸式混凝土收縮變形測定儀符合GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法》，我公司為本標準的參編單位。

采用非接觸式位移測量技術，實現成型后混凝土試件收縮變形全自動實時監測，通過數據處理，可測定初凝或接近初凝后早齡期混凝土的自由收縮變形，也可用于無約束狀態下混凝土早齡期與外界隔絕濕交換的條件下自收縮變形的測定，廣泛應用于混凝土技術研究，混凝土生產、質量監督檢測等領域。是執行GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法》*儀器。

二、EL-SS型非接觸式混凝土收縮變形測定儀主要特點

1、采用液晶大屏人機界面，操作簡單。

2、通過RS232串口通信可與電腦聯機，電腦軟件具備了下位機的所有功能，在觸摸屏關閉或有故障的狀態下可通過電腦來正常操作測量，同時實現了下位機所實現不了大量功能。

3、采用大直徑的電渦流位移傳感器測量收縮量，具有測試精度高、量程大等特點。

4、位移計支架做工精細，按裝方便，對零位*快捷。

5、根據實際的使用狀況，經多次改進后設計的標靶，具有固定方便、穩定、測量準確、重復使用次數多的特點。

三、EL-SS型非接觸式混凝土收縮變形測定儀技術參數

1、數據文件存儲量：根據主機所配SD卡的存儲量（2G）；

2、通訊口：RS232串口

3、試驗組數：1組（每組3個試件）；

4、位移測量量程、精度：量程2.0mm，精度不劣于5μm；

5、檢測時間間隔：1—120分鐘可設定；

6、每次試驗*大記錄數：不少于25000條記錄（每小時一次采樣可連續試驗1000天以上）；

7、環境濕度傳感器：范圍：10-99%精度±4.5%；

8、進口數字溫度傳感器：范圍：-35-125℃精度±0.2℃；

9、顯示屏：320×240點陣的大屏幕液晶觸摸顯示屏；

10、電源：AC220V頻率：50Hz；

11、功耗：≤30W（不同型號或配置略有不同）；

12、工作溫度：0℃—+50℃；

13、工作濕度：不結露；

14、標準試件尺寸：100mm×100mm×515mm

15、儲藏條件：室內，不結露，避免陽光直射；

16、主機尺寸：343mm×130mm×320mm；

17、主機重量：約10kg，不同型號或配置有所不同。

四、EL-SS型非接觸式混凝土收縮變形測定儀配置清單

1、主機1臺6、SD存儲卡及SD讀寫器

2、1套溫濕度傳感器7、電源線1根

3、6支電渦流位移計8、數據線1根

4、6個位移計可調支架9、軟件1套

5、6個標靶10、說明書1份
