一、輕型觸探儀用途
輕型觸探儀利用一定的錘擊動能，對地基土作出工程地質評價。符合《公路路基設計規范》(JTGD30-2004)、《公路路基施工技術規范》(JTGF10-2006)、《公路工程地質勘察規范》(JTJ064-98)等規定。
二、輕型觸探儀結構和特點：

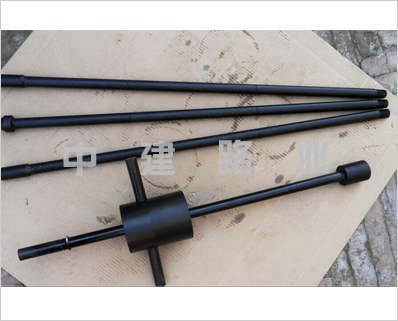

輕型觸探儀組成：主要由手柄，導桿，重錘，擊墊，貫入錐組成，錘重10公斤，可一次測得各層的相對強度。
三、輕型觸探儀主要參數
1、錘重:10kg+10g
2、落高:500mm
3、*大貫入深度:4000mm
4、貫入錘錘度:60度
5、貫入錘角*大直徑:40mm
三、輕型觸探儀使用方法
1、先用鉆具鉆至試驗土層標高，然后對需要進行試驗的土層連續進行觸探。
2、試驗時，重錘落距為500mm，錘自由地貫入，將錘和桿垂直地打入土中，每打入300mm的錘擊數即為實測錘擊數N10.
3、若需分層了解情況，可將貫入桿拔出來，取下貫入錐，換上輕便取土鉆頭進行取樣。
4、本方法一般用于深度小于4米土層。
