一、TCZD-2型振動臺法試驗裝置適用范圍

本試驗裝置按照SL237-054-1999、DL/T5356-2006標準研制，用于測定粗顆土的相對密度即無粘性土處于*松狀態的孔隙比與天然狀態（或給定）孔隙比之差和*松狀態孔隙比與*近孔隙比之差的比值，本裝置具有結構緊湊，使用方便等優點廣泛用于施工現場和科研單位。

二、TCZD-2型振動臺法試驗裝置技術參數

１、采用高精端變頻器控制頻率，數字顯示可調試

２、振動臺面尺寸：762×762mm

３、振動頻率：0-60HZ可調

４、雙振幅：0-2mm可調

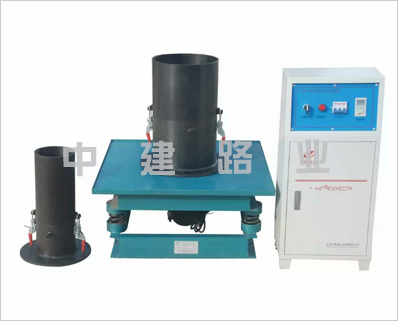

三、TCZD-2型振動臺法試驗裝置主要構造

１、振動臺762×762mm調頻式一臺用于振動試樣

２、控制器（附變頻器說明書）用于控制振動臺頻率及時間

３、試桶φ300mm，套桶、加重蓋板、加重塊一套

４、試桶φ200mm，套桶、加重蓋板、加重塊一套

四、TCZD-2型振動臺法試驗裝置其它儀器設備（用戶選配）

１、測針架及測針

２、振幅計

３、灌注設備

４、試驗篩

五、試驗方法請參照相關標準

六、TCZD-2型振動臺法試驗裝置安裝調試

１、本機電源為220V振動臺電源線與控制器后面地對地，其余三個任意接。

２、打開控制器電源開關按下數顯面板綠色按鈕即可進入試驗狀態。出廠時設定為一個運行周期，即60HZ振動8分鐘后停止，運行當中也可按停止鍵隨時停車，相關使用及設置或更改參數請參照變頻器使用說明書。

３、在運行當中可以隨時翻看設定頻率、輸出頻率、電流、運行時間等參數。用戶根據使用情況的不同設置或更改參數，請參照變頻器使用說明書。

4、試驗完畢清理表面、罩好防塵罩。

七、TCZD-2型振動臺法試驗裝置裝箱單

1、控制器：220V1臺；

2、振動臺：762×762mm1臺；

3、試桶：φ300mm1只；

4、試桶：φ200mm1只；

5、套桶：φ300mm1只；

6、套桶：φ200mm1只；

7、加重底板：φ298mm1個；

8、加重底板：φ195mm1個；

9、加重塊：配φ300試桶1個；

10、加重塊：配φ200試桶1個；

11、內六角螺絲：M10配試桶4個；

12、內六角扳手：φ81個；

13、說明書：1份；

14、合格證：1份；

15、裝箱單：1份。
