FL-8000A型反力框架式千斤頂檢定裝置產品簡介

可用于預應力張拉千斤頂、液壓千斤頂?shù)目蚣苁綑z定和校正，以及其他高強度試件的抗壓強度試驗。

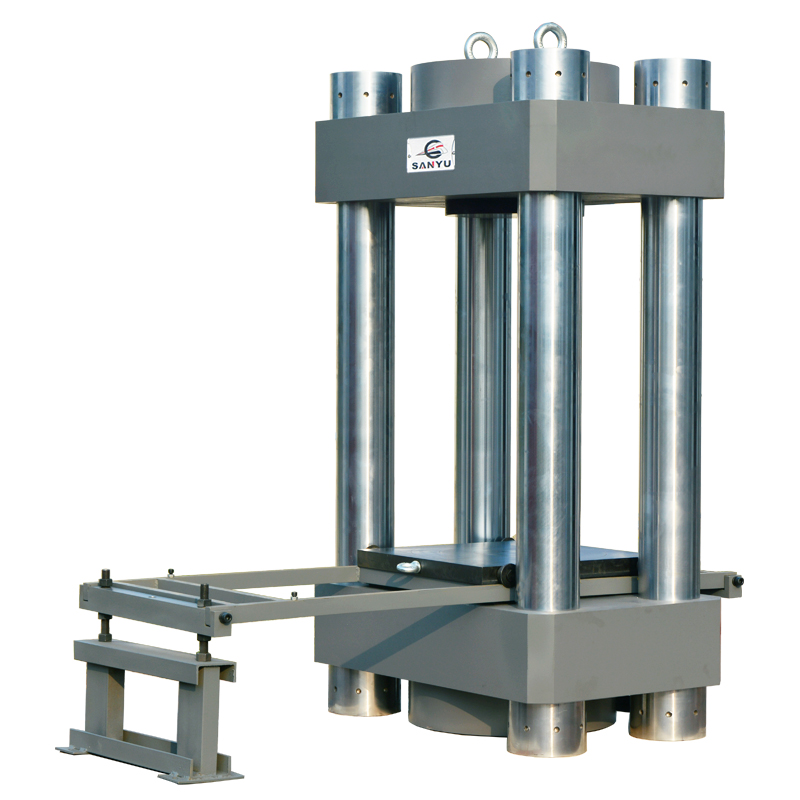

FL-8000A反力框架采用穩固的立式四柱框架結構，主機框架上下端均裝有高強度支撐版，增加了主機剛度。試驗平臺配置可滑動式下墊板，可在支撐導軌上自由滑動，便于試件的放置，采用絲杠裝置可實現導軌升降，操作簡單方便。

可用于預應力張拉千斤頂、液壓千斤頂?shù)目蚣苁綑z定和校正，以及其他高強度試件的抗壓強度試驗。

反力框架及配件符合以下標準要求：

JJG621-2005《液壓千斤頂》

TB/T3043-2005《預制后張法預應力混凝土鐵路橋簡支T梁技術條件》

FL-8000A型反力框架式千斤頂檢定裝置技術參數

承載力：8000kN

立柱直徑：φ175mm

上壓板尺寸：φ400mm

下壓板尺寸：650×600

操作平臺高度：490

試驗空間（寬×高）（mm）：680×980

壓板導軌尺寸（長×寬）（mm）：1900×650

主機外形尺寸（長×寬×高）（mm）：1110×700×2000

設備重量：5500
