產品展示 首頁>>產品展示>>公路橋梁樁基檢測設備

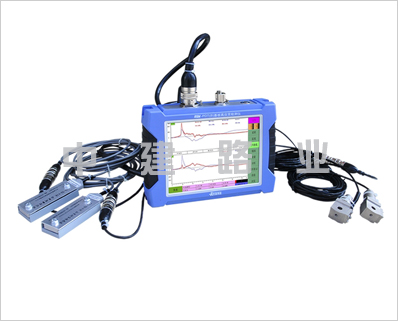

樁基高應變檢測儀
圖文傳真：010-67990586
E-mail：bjzjly17@163.com
RSM-PDT(B)型基樁高應變檢測儀應用領域
基樁高應變承載力檢測
基樁低應變反射波法完整性檢測
RSM-PDT(B)型基樁高應變檢測儀符合標準
《建筑基樁檢測技術規范JGJ106-2014》
《公路工程基樁動測技術規程JTG/TF81-01-2004》
《鐵路工程基樁無損檢測規程TB 10218-2008》
《Standard Test Method for High Strain Dynamic Testing of Deep Foundations ASTM D4945-12》
RSM-PDT(B)型基樁高應變檢測儀技術特點
1. *瞬時浮點放大技術，兼顧強、弱信號的不失真采集；
2. 可拆卸鋰電池，支持座充，可另配備用電池，保障野外工作不間斷；
3. 支持中英文雙語操作；
4. 應變電橋全自動調平衡，降低應變環初始變形對信號采集的影響，消除信號零漂；
5. 具有淺部缺陷的三維修正功能，缺陷定位準確；
6. 內置藍牙、WIFI，具有實時監控無線上傳的功能；
7. 信號采集節奏快，可以完成60錘/分鐘信號采集工作，實時打樁監控測試；
8. 采用8.4寸真彩液晶顯示屏，曲線清晰直觀，背光可調；
9. 高強度工程塑料機殼，體積小、重量輕、便攜式，操作簡單；
10. 24位A/D組合設計，動態范圍大，信噪比高；
11. 實時進行現場傳感器安裝狀態自檢；
12. 觸摸屏操作，軟件界面友好，操作簡單；
13. 現場即現Case法分析結果，F(xiàn)-ZV曲線，上下行波曲線；
14. 屏幕亮度可調，適合在各種光照條件下使用；
15. 背景顏色和曲線顏色可調，滿足客戶需求。
RSM-PDT(B)型基樁高應變檢測儀性能指標：
|
顯示方式 |
8.4真彩液晶顯示器800×600 背光可調 |
傳感器帶寬 |
0.5~9000Hz |
|
存儲量 |
8G電子硬盤 |
供電模式 |
可拆卸鋰電池，支持座充 續航時間≥8h |
|
主控系統 |
低功耗嵌入式系統 主頻≥1G 內存：512M |
操作方式 |
觸摸屏 |
|
采樣間隔 |
高應變：10μs～500μs 分檔可調 低應變：5μs～1000μs連續可調 |
通道數 |
高應變：四個通道 低應變：一個通道 |
|
浮點放大倍數 |
1~256 |
采集模式 |
兩道加速度+兩道應變 |
|
記錄長度 |
1K |
傳感器 |
壓電式加速度計、應變環、速度計 |
|
A/D轉換精度 |
24位瞬時點 |
觸發電平 |
七檔可選 |
|
系統噪聲電壓 |
＜20μv |
工作溫度 |
-20℃～+55℃ |
|
動態范圍 |
≥100dB |
機殼 |
高強度工程塑料 |
|
數據導出方式 |
USB |
外形尺寸 |
255×180×60mm |
|
頻帶寬度 |
2~12000Hz |
質量 |
1.8kg （含鋰電池） |
RSM-PDT(B)型基樁高應變檢測儀儀器配置
1、儀器主機一臺；
2、加速度計一對；
3、應變環一對；
4、高應變電纜一根。
RSM-PDT(B)型基樁高應變檢測儀選購配件
1、高應變擬合軟件；
2、加速度計；
3、應變環；
4、高應變大電纜。
可加配為高低應變一體機
1、低應變組合手錘；
2、低應變加速度計。
?
