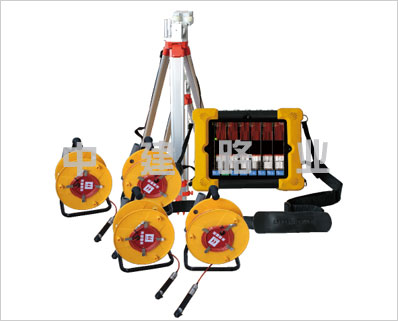

HC-U86型多通道超聲波測樁儀應用領域

超聲回彈綜合法檢測混凝土強度

混凝土內部缺陷的檢測和定位

混凝土裂縫深度檢測（采用優化跨縫檢測方式）

混凝土裂縫寬度檢測、自動讀數帶拍照

超聲透射法自動檢測、判定基樁完整性

HC-U86型多通道超聲波測樁儀符合標準

CECS02:2005《超聲回彈綜合法檢測混凝土強度技術規程》

CECS21:2000《超聲法檢測混凝土缺陷技術規程》

JGJ106-2014《建筑基樁檢測技術規程》

JTG/TF81-01-2004《公路工程基樁動測技術規程》

GB50021-2009《巖土規程勘察規范》

GB50011-2010《建筑抗震設計規范》

HC-U86型多通道超聲波測樁儀產品特點

業內體積*小，*便攜方便；

低功耗設計，電池充滿可連續工作超過10小時；

全觸屏操作，簡單方便，穩定可靠；

大尺寸高亮液晶顯示屏；

操作界面簡單友好，易學易用；

1x6界面和2x3界面隨意切換，方便查看瀏覽；

多通道自動采集功能，自動記錄高度和聲時波形；

4個聲測管6個剖面一次提升完成測試；

3個聲測管3個剖面一次提升完成測試；

自動判讀波聲時、波幅，實時顯示；

可手動調整聲時線，避免誤判，操作簡單實用；

任意回放、覆蓋、刪除已存測點波形；

U盤轉存數據，支持通過U盤進行軟件升級；

PC機專用分析軟件功能強大，數據分析處理、打印報表輕松完成。

HC-U86型多通道超聲波測樁儀技術參數

主控單元*處理器

通道數四通道

顯示方式高亮液晶屏8寸1024×768

測試速度1m/s（0.2m每點）

平面換能器1對

徑向換能器4只

自動測樁測深裝置1只

觸發方式自動觸發

采樣周期0.05uS～2.0uS

采樣長度1024

接受靈敏度<10uV

聲時測量范圍0～99999uS

聲時測讀精度0.05uS

幅度測讀范圍0-170dB

發射電壓125V,250V,500V,1000V

發射脈寬20uS～20mS

存儲容量2G(內置)+4G(U盤)

數據轉存方式U盤

供電方式內置鋰電+專用充電器

主機尺寸255×188×63

主機重量2.8kg
